Описание

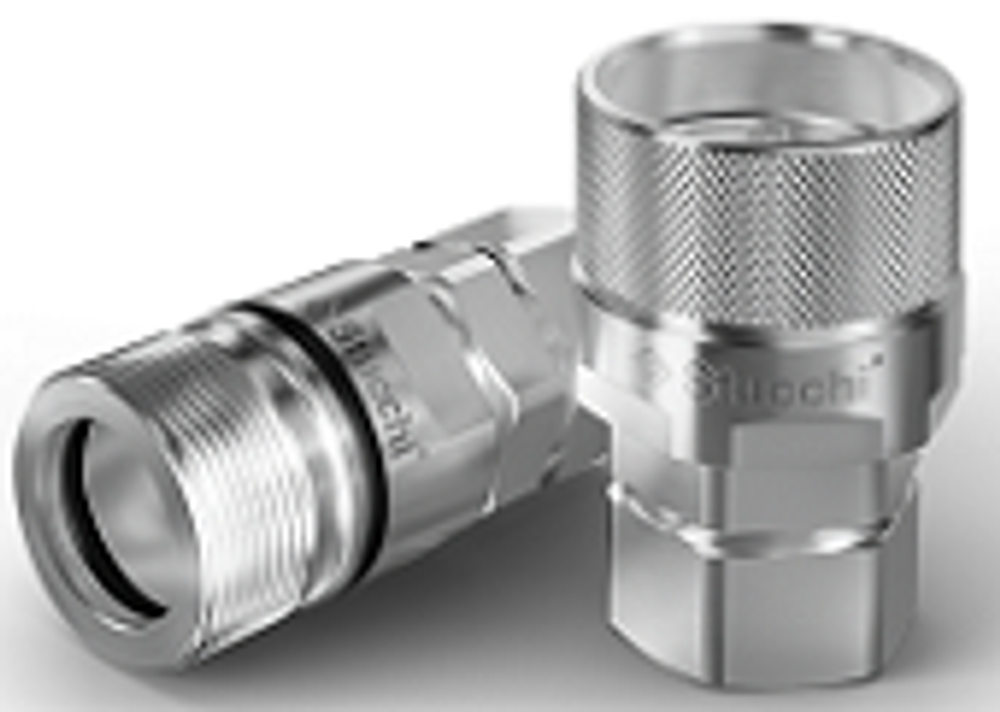

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | резьба | Стандарт БРС | Часть |
| 809509028 | Stucchi | 55,0 | - | 70x3 SP | 116,2 | 187,0 | 61,0 | 1.1/4" | 38,3 | 22 | - | - | 65,0 | M52x2 38S | 1,63 | 68,5 | M | РЕЗЬБОВЫЕ | Розетка |
Характеристики
Бренд
Stucchi
Размер M фитинги Каст
68,5
Размер A БРС Текст
M52x2 38S
Размер E
70x3 SP
Вес без упаковки, кг
1,63
Длина БРС в сборе
187,0
Размер K
38,3
Порядковый номер таблицы
Розетка
Размер F
116,2
Размер H для БРС
61,0
Размер B
55,0
Размер L (мм)
22
Размер D (мм) для БРС
-
Размер БРС
1.1/4"
Резьба
M
Размер Q
65,0
Размер N
-
Размер P
-
Стандарт БРС
РЕЗЬБОВЫЕ
