Описание

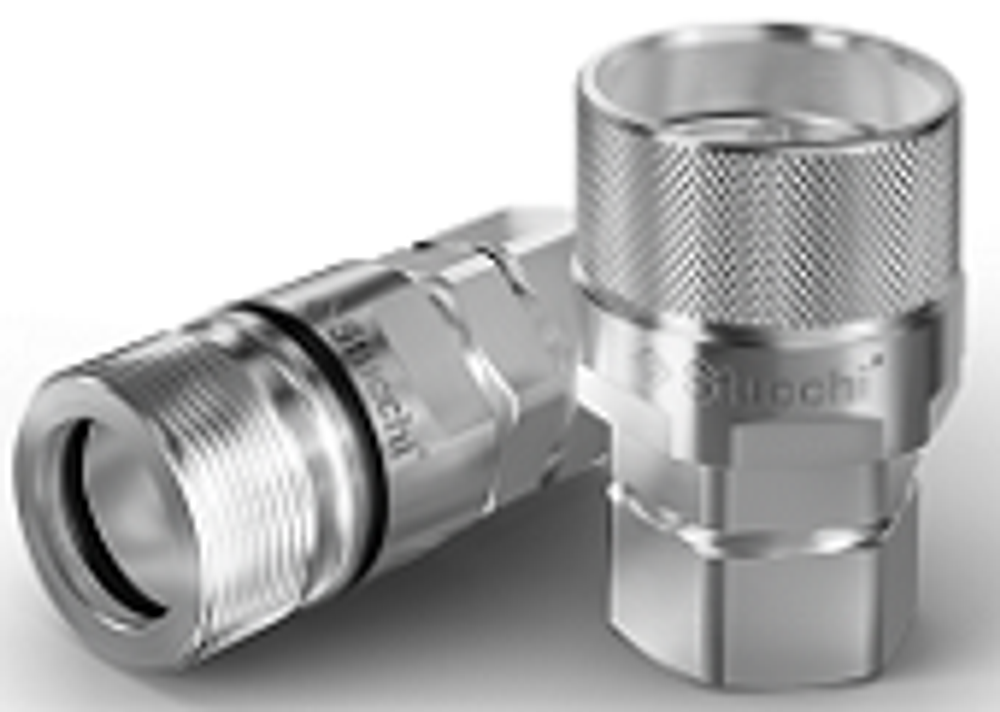

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | резьба | Стандарт БРС | Часть |
| 809508025 | Stucchi | 36,0 | 70,4 | M42x2 | - | 118,5 | 40,0 | 3/4" | 15,2 | 12 | 49,5 | 46,0 | - | M22x1.5 15L | 0,34 | - | M | Резьбовые | Ниппель |
Характеристики
Бренд
Stucchi
Размер M фитинги Каст
-
Размер A БРС Текст
M22x1.5 15L
Размер E
M42x2
Вес без упаковки, кг
0,34
Длина БРС в сборе
118,5
Размер K
15,2
Порядковый номер таблицы
Ниппель
Размер F
-
Размер H для БРС
40,0
Размер B
36,0
Размер L (мм)
12
Размер D (мм) для БРС
70,4
Размер БРС
3/4"
Резьба
M
Размер Q
-
Размер N
49,5
Размер P
46,0
Стандарт БРС
Резьбовые
